Posebna konstrukcija koja je prikladna za prijenos topline između srednje i niskotlačnih tekućina je pločasti izmjenjivač topline (PHE). Kada je potreban kompaktniji proizvod ili gdje je potrebna izmjena topline između visokotlačnih tekućina, koriste se zavareni, poluzavareni i lemljeni izmjenjivači topline. Umjesto cijevi koja prolazi kroz komoru, postoje dvije izmjenične komore koje su obično plitke i podijeljene su valovitom metalnom pločom na njihovoj najvećoj površini. Metalne ploče su pritisnute zajedno kako bi se stvorile ploče koje ulaze u pločasti i okvirni izmjenjivač topline. Zbog otpornosti na koroziju, čvrstoće i sposobnosti podnošenja visokih temperatura, nehrđajući čelik je često korišten metal za ploče.

Parametar proizvoda brtvenog pločastog izmjenjivača topline

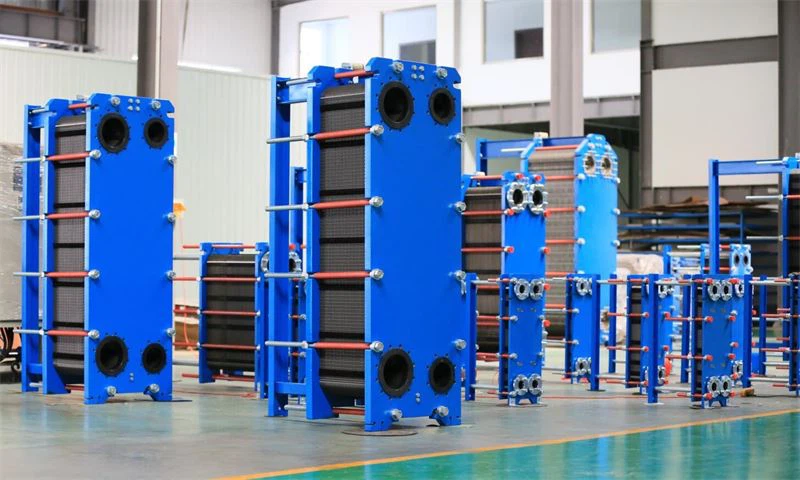

Artikal	GEA pločasti izmjenjivač topline
Marka	Izdisati
pločasti materijal	Titan/nehrđajući čelik {{0}}.5mm 0.6mm 0.7mm 0.8mm 1mm
brtveni materijal	NBR HNBR EPDM HEPDM VITON FKM Silikon
materijal okvira	Obojeni ugljični čelik ili nehrđajući čelik
boja okvira	plava ili prilagođena boja
vrsta veze	prirubnica ili navoj
standard prirubnice	ANSI ASME BS BA JIS DIN GB ISO
zatezni vijak	M24 M30 M39
proračunski pritisak	najviši 20mpa, najniži 10Mpa
radni pritisak	normalno 12,5Mpa
MOQ	1 set
Paket	kućište od poliwooda
Jamstvo	jedna godina
OEM	Moguća zamjena

Optimizacija pločastih izmjenjivača topline

Dva ključna aspekta, količina prijenosa topline i pad tlaka, moraju se uzeti u obzir kako bi se poboljšali PHE. Količina prijenosa topline mora se povećati dok se padovi tlaka moraju smanjiti. Budući da se valovite ploče koriste u pločastim izmjenjivačima topline, postoji znatan otpor protoku i veliki gubitak zbog trenja. Stoga treba uzeti u obzir oba razmatranja pri projektiranju pločastih izmjenjivača topline. Postoje brojne korelacije i kutovi ševrona za pločaste izmjenjivače topline za širok raspon Reynoldsovih brojeva. Jedan od najvažnijih čimbenika prijenosa topline i pada tlaka u pločastim izmjenjivačima topline je geometrija ploče, no taj aspekt nije precizno propisan. Zbog ograničenog kanala između ploča u izmjenjivačima topline s valovitom pločom, postoji visok kapacitet tlaka i protok postaje turbulentan duž putanje. Stoga, u usporedbi s drugim vrstama izmjenjivača topline, potrebna mu je veća snaga pumpanja. Kao rezultat, poželjan je veći prijenos topline i manji pad tlaka. Za industrijske primjene gdje je pad tlaka faktor, dizajn pločastog izmjenjivača topline je ključan.
